順丁橡膠( butadiene rubber,BR),是順式-1,4聚丁二烯(cis-1,4- polybutadiene)橡膠的簡稱,它是由丁二烯( butadiene)單體在催化劑作用下通過溶液聚合制得的有規(guī)立構橡膠。圖2-13為國產(chǎn)BR9000。

2.4.2BR的分類品種

丁二烯單體在聚合反應中可能生成順式-1,4、反式-1,4以及2等三種結構。這三種結構的比例會因催化劑類型和反應條件的不同而有所區(qū)別。表2-6概括了不同催化劑類型制得的有價值的典型聚丁二烯橡膠的結構。

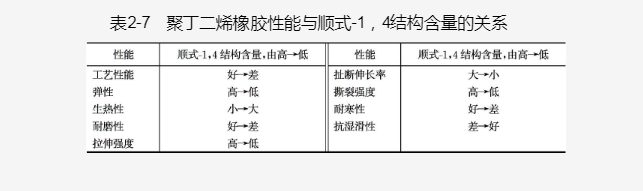

從表2-6可以看出,采用鈦型、鉆型、鎳型等定向催化劑時,聚合物的順式-1,4結構含量一般可控制在90%以上,稱為有規(guī)立構橡膠,有較優(yōu)異的性能。聚合物性能與順式-1,4結構含量的關系歸納于表2-7中。

      聚丁二烯橡膠按照順式-1,4結構含量的不同,可分為高順式(順式含量96%~98%)、中順式(版式含量90%~95%)和低順式(順式含量40%以下)三種類高順式緊丁二烯橡膠的力學性能接近于NR,某些性能還超過了NR。因此,目前各國都以生產(chǎn)高順式聚丁二烯橡膠為主;低順式聚丁二烯橡膠中含有較多的乙烯基(即1,2結構),它具有較好的綜合平衡性能,并克服了高順式聚丁二烯橡膠的抗?jié)窕圆畹娜秉c,最適宜制造輪胎,目前正在發(fā)展中;中順式聚丁二烯橡膠,由于力學性能和加工性能都不及高順式聚丁二烯橡膠,故趨于淘汰。

2.4.3BR的結構特點

順丁橡膠(BR),即高順式聚丁二烯橡膠的結構為

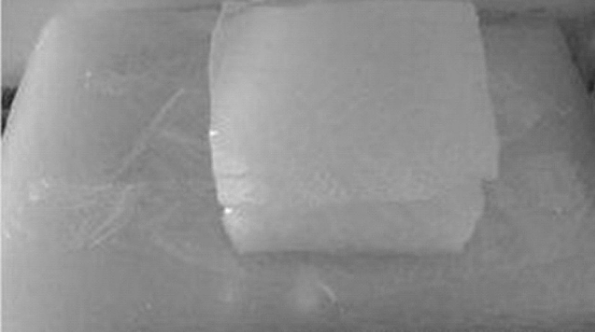

BR有著與NR非常相似的分子構型,只是在丁二烯鏈節(jié)中,雙鍵端的碳原子上少了甲基取代基。因此,BR的分子結構規(guī)整,可結晶,同時無極性,分子間作用力小,分子鏈非常柔順;每個鏈節(jié)中存在一個雙鍵,是高不飽和橡膠,無側(cè)甲基的推電子作用,雙鍵活性低于NR;除此之外,BR平均分子量較低,分子量分布較窄BR是無色或淺色彈性體,密度為0.9109/cm2,如圖2-14所示

球磨機橡膠襯板
