1.球磨機的底盤安裝，要安裝球磨機前瓦座底盤、球磨機后瓦座底盤、電動機底盤和減速器底盤這四個底盤。在底盤的安裝時，必須用水準器或水平儀檢和鋼尺來檢查底盤的水平性和水平標高。當發現有不平的現象時，應用鋼制的調整楔在底盤下部進行操作，以確保水平。同時這些楔子的寬度應在50～60mm之間；長度應最少保證在底盤內部超過地腳螺栓的中心線，且外部要露出10～50mm的長度；楔子的坡度應在1：10～1：20之間。調平后，為了防止移動，應將楔鐵之間焊接起來。

        2.球磨機主軸承的安裝

        球磨機的兩軸承的底盤的中心線之間的距離，要與設備技術文件或相關設計的規定一致。如出現電動機筒體與中空軸組合后的實際尺寸，與設備技術文件或相關設計的規定不一致時，可在征得相關單位人員的同意后，依照實際的尺寸進行施工。兩個主軸承底盤的橫向中心線必須重合，并且其允許合誤差不大于0.5mm。允許主軸承底盤的不水平度相差0.1mm/m，其不平行度允許誤差為0.5mm/m，但一定得確保球磨機出料。在主軸承的球面瓦安裝之前，要對巴氏合金面以及球面上是否有砂眼、氣孔、裂紋等缺陷進行仔細檢查，并且在中空軸與軸襯接觸面之間的區間內不可出現離殼的現象。在中空軸與軸襯接觸區域之外，每一側的離殼面積不可以超過其兩側面面積之和的20%。

        3.球磨機筒體和齒圈的安裝

        在組裝筒體和端蓋之前，要檢查筒體，保證筒體的橢圓不大于筒體直徑的4‰。同時還要對中空軸頸的橢圓度和表面光潔度進行檢查。端蓋和筒體螺栓孔用定位銷對齊后穿上1/4數量螺栓，用手擰緊，其中1/3半擰緊，調整同心度在0.25mm以內，然后擰緊，檢查合格后按要求力矩值擰緊所有螺栓。這時，筒體和端蓋就組裝完畢，安裝完畢后所有法蘭之間用0.03mm塞尺檢查間隙不得插入。接著，將筒體和端蓋組件轉入主軸承。在將筒體和端蓋組件裝入主軸承之前，軸承座必須已調整符合要求。將端蓋和筒體組裝在一起，并檢查無誤后，對組裝后的筒體進行測量，其總長度及兩軸頸中心的長度，與軸承座中心距相比較，如不符則需調整軸承座或主底板的位置。用頂起的裝置將筒體裝配慢慢落入軸承，將筒體安裝到正確的位置，避免碰傷軸瓦。接著，組裝大齒圈和筒體。若大齒圈是一個整體，則必須在筒體上安裝起大齒圈才可以將它們安裝到軸承上。若大齒圈是兩半拼合成的時，通常采取的方法是先在主軸承上安裝起磨礦機回轉體后，再將大齒圈裝上去。

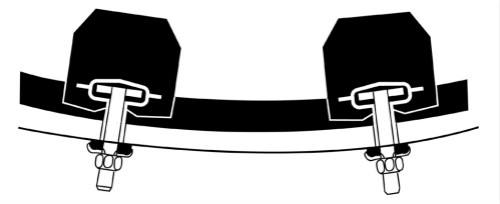

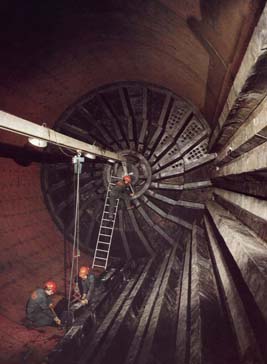

球磨機襯板     橡膠襯板
